전기 온수기 실험실 기술적인 해결책

제품 설명

프로젝트 개관

전기 온수기의 에너지 효율 실험실은 뒤에 오는 기준 및 명세에 따라 디자인되고 건설합니다:

1-1 제품 시험 기준:

국내 물 저장 전기 온수기를 위한 IEC 60379 성능 시험 방법

SASO 1858년

1-2 각 모수의 측정과 통제 정확도

측정 점과 정확도

통제점과 정확도

1-3의 실험실 기능

이 실험실은 전기 온수기의 에너지 성능 시험에 전념한 기본적인 실험실입니다. 뒤에 오는 실험 상태 하에서 수행될 수 있습니다:

1.24h 에너지 소비 계수

2. 온수 출구 비율 탐지;

3. 난방 실험

4.Input 힘 실험

5. 절연제 시간 시험;

6. 전력 소비 실험

7. 물 소비량 실험

8. 고열과 고습도 시험

9.Low 온도 시험

전기 온수기 기준에서 요구되는 10.Other 성능 검사 품목

1-4-1 시험된 기계 유형:

전기 온수기, 수직 전기 온수기, 빠르 난방 전기 온수기를 거는 l.

l 1-4-2 탐지 기능:

l는 6개의 가구 전기 온수기를 동시에 시험할 수 있습니다.

l

둘째로 l, 기반 계획:

2.1 성과 (에너지 효율) 실험실:

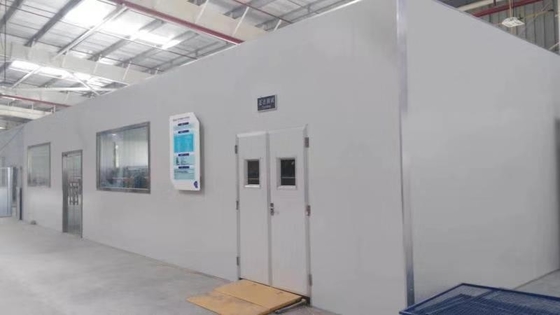

l l 실험실 방: 길이 × 폭 × 고도: 6800mm × 3800mm × 3200mm; (이중 면 색깔 강철 플레이트 및 불연성 방연제 물자 사용하기 안쪽에 고밀도 100mm는 바위 모직 절연제 널을 사용하여, 물자 연소 성과의 급료 A 수준을 도달합니다);

l lLaboratory 문: 고도 × 폭: 2200mm × 1200mm의 문에 관측 창과 더불어 두 배 오프닝 문은, 필립스 세 배 증거 형광등 (정상 거치된 임명)를 가진 점화, 배경의 위 1m의 고도에 측정된 조도 400lx 보다는 더 적은이 아닐 것입니다;

llGround: 거품이 인 3mm 스테인리스 지면, 좋은 절연제 및 비 미끄러짐 성과;

l 접근 제한: 접근 제한 체계로.

근무 조건: 1) 온도: C에서 50까지 ° C의 정상 상태 변화 비율 ≤ ± 0.3 ° C/10h의 수평한 온도 요철 ≤1 ° C의 수직 배급 기온변화도 ≤0.6 ° C/m 10 ° 조정가능한; 2) 습도: 40% --- 85% RH의 안정성 ± 3%의 정확도는 + 1%입니다; 3) 풍속: 명백한 대류 없음, 풍속 ≤0.25m/s.

환경 온도 및 습도 조절 측정: 3.1 냉각과 난방 장치:

l 냉각: 물 냉각된 단위, 냉장 장치, 플라스틱에 의하여의 통합 디자인 살포되는 완전히 둘러싸인 단위 덮개, 아름다운 내식성. 가혹한 찬 극단적인 열의 가혹한 환경 조건을 저항할 수 있습니다.

lThe 냉장계가 일반적으로 열리는 작동 형태를 채택하고, 냉장계의 옥외 단위에는 반대로 진동과 소음 제거 측정이 있습니다.

lHeating: 팬이 일을 멈출 때, 가열은 과열 보호와 더불어, 멈추어지골, 난방 관은 쉽게 대체될 수 있습니다.

우리 덕트: 공기 도관은 적당하고 그리고 아름답게 디자인되고, 인레트 공기 및 반환 공기는 아래로 있습니다. 공기 도관의 성분은 적당하고 유지하기 쉽습니다.

녹이는 l: 체계는 자동으로 녹입니다 기능을 갖춰질 수 있습니다.

난방 관이 쉽게 대체될 수 있는 l;

3.2 습기 체계

lHumidification 물 탱크는 스테인리스로 만듭니다

l에는 물 탱크 자동적인 수위 제어 함수, 물 부족 및 과잉 보호 기능이 있습니다;

일정한 청소와 배수장치 기능 및 포획 절연제 측정을 위해 편리한 l 가습기 전극 난방;

l는 가습기 위치에 A 공급 물 공급과 배수장치 관을 파티를 열;

3.3 온도와 습도 조정 체계

온도와 습도 조절 계기: 온도와 습도 관제사: 일본 SR93의 RS485 커뮤니케이션; Seamanton 반도체 계전기;

lTemperature와 습도 측정: 온도와 습도를 측정하기 위하여 높 정밀도 PT100 백금 저항 감지기, 건조한 및 습구 방법을 채택하십시오;

lTemperature와 습도 조절: 온도, 습도 및 바람 속도 제어: 실내 냉각 및 난방은 실내 난방을 위한 냉장 장치, 증발기, 가습기, 열파이프, 알루미늄 합금, 반환 공기 도관, 공기조화 팬, 등 및 열파이프 쌍에 의해 달성됩니다, 두 당 다 비 지나쳐 가는 PID 실내 온도의 정확한 통제를 완료하기 위하여 산법을 이용하고, 난방, 압박 및 팬의 수동 자동 통제를 완료하기 위하여 장비를 통제합니다. 습기와 제습기는 통제와 실험실 습도 조절을 달성하기 위하여 협력합니다. 공기조화 실험실의 공기 도관은 중앙 분리된 공기 흡입구로 디자인되고, 더 낮은 반환 공기는 공기 출구를 가진 기본적인 공기 도관입니다. 인레트와 반환 공기 팬은 닫힌 루프 공기 실험실 온도와 습도 조절을 지키기 위하여 경로를 형성하도록 디자인됩니다. 냉장 장치, 증발기 및 공기조화 팬은 알루미늄 합금 반환 공기 도관을 통해서 공기조화 실험실의 실내 온도를 달성하기 위하여 이용됩니다.

3.4 보호 대책: 냉각과 공기조화 장비에는 필요하다면 단계 순서 보호, overcurrent 보호, 가는곳마다 전압 보호, 상수도 시설 보호, 과열 보호, 화재 경보기, 물 부족 보호, 반대로 건조한 불타는 보호, 등 및 소리와 빛 경보 장치 및 비상 지휘권이 떨어져 있어야 합니다.

3.5 다른 사람: 전기 온수기 성과 실험실 이외에, 표본 추출 (유형 검사) 실험실, 신뢰성 실험실 및 부속 실험실은 전부 중앙 온도를 통제하기 위하여 공기조화를 사용합니다.

급수 시스템의 Ø ØBasic 기능: 그것에는 간조 수준과 같은 전처리와 같은 기본적인 기능이 물 저장, 여압, 전압 안정화, 자동적인 인레트, 배수장치, 난방, 냉각, 및 열 보전, 뿐 아니라 전통적인 안전 흘림 및 중요한 전자 제품 및 힘 보호 있습니다. 성분의 이상한 작동 상태의 경보와 보호 기능은 상대적으로 독립 및 공동 물 공급 체계에, 각 실험실 대응합니다.

Ø Ø 항온 물 탱크: 실험실은 2000L 물 탱크로 갖춰집니다. 각 물 탱크에는 활동적인 기능이 있습니다. 물 탱크에는 기계적인 전시 및 통제 장 미터가 물 양 기능을 표시하는 있습니다. 동시에, 물 탱크 디자인은 내부 청소 및 정비를 위해 편리합니다. 탱크 물자는 높게 닦은 304 스테인리스로 만듭니다.

Ø ØWater 온도 편차: 물 탱크에는 독립적인 난방 및 냉각 수용량이 있고, 온도는 10의 ℃ -35 ℃의 범위 안에 조정되고 통제될 수 있습니다;

Ø Ø 수압: 파이프라인 압력은 안정되어 있고, 압력 탱크는 놓입니다. 모든 역은 켜지고 최대 교류는 동시에 들어갑니다. 최대 디자인 수압은 1.2Mpa입니다. 체계는 역의 물 출구에 수압 및 수압을 놓습니다. 수압은 일관된 유지되고, 파이프라인의 출구의 포인터는 포인터 압력 계기를 설치하기 위하여 디자인됩니다

Ø ØWater 교류: 0.3Mpa의 수압의 밑에, 대의 출구 물 교류는 ≥20L/분이고, 각 출구는 합동 및 벨브 장비됩니다; Ø

Ø Ø 절연제와 열 절연제 수용량: 모든 물 공급 관 그리고 물 탱크에는 절연제와 열 절연제 기능이 여름에 있는 물 물방울과 겨울에서 얼기 막는 있어야 합니다;

Ø Ø 물 탱크 온도 조종: 각 물 탱크의 세트 수온과 실제적인 출구 수온 사이 탈선은 1개 ° C. 이하 입니다. 매일 가동 도중 세트 온도를, 안정되어 있는 통제는 도달한 후에 보장됩니다. 온도 변동 범위는 시험 곡선에 설정값 ± 2 ° C. Accurate의 빠른 응답 온도 감지기를 초과하지 않으며 모으지 않으며 저장하지 않습니다;

Ø ØAutomatic 물 인레트와 배수장치 수용량: 각 물 탱크의 물 인레트 그리고 배수장치는 자동 통제와 수동 제어의 2가지의 유형으로 갖춰집니다. 연수 및 상수도는 자동적으로 통제 장의 전시를 통해서 물과 배수장치 양을 놓기 위하여 첨가될 수 있습니다. 인레트와 배수장치 교류는 100L/분 보다는 더 중대합니다;

Ø ØRemote 가동과 감시 기능: 통제 장의 패널에, 수온과 같은 모수와 수압은 놓이골 가열하고, 냉각하고, 순환 펌프, 압력 펌프, 물 인레트 펌프 배수장치 펌프는 열리고 닫을 수 있습니다. 양, 실제적인 수온, 실제적인 수압, 즉석 교류, 합계 교류, 등을 급수하십시오;

Ø Ø 안전 보호 능력: 물 탱크에는 과잉을 위한 보호 디자인이, 누설 및 간조 수준 있고, 열파이프에는 및 냉장 장치에는 간조 수준 보호가, 저온 및 고열 보호, 등이 있습니다. Ø

Ø Ø에는 급수 시스템 좋은 신뢰성 및 유지가능성이 있어야 합니다. 급수 시스템을 위한 일반적인 예비 품목 (솔레노이드 벨브, 손 벨브, 등)는 표준 윤곽이라고 적어도 두번 형성될 필요가 있습니다. 급수 시스템 파이프라인은 비교적 아름답 파이프라인은 명확합니다. ID, 정비와 정비를 위해 거는 ID 판, 편리한, 3 년 사용법을 만날 수 있는 시약을 조정하는 물 경도 테스트 시약과 물 경도로 갖춰;

급수 시스템의 Ø ØMaterial 성분: 모든 위 - 물 탱크, 펌프, 수관 및 다른 관 이음쇠는 10년 이상의 서비스 기간에 물 녹 또는 물 누설이 없을 것이라는 점을 보장하는 304 스테인리스로 만듭니다.

급수 시스템의 Ø ØMain 성분: 항온 물 탱크, 냉장계, 파이프라인 히이터, 승압기 펌프, 회람 수도 펌프, 파이프라인 솔레노이드 벨브, 온도 감지기 PT100, 압력 감지기, 교류 미터, 등.

항온 및 압력 물 공급 체계:

1. 수온은 지배할 수 있습니다, 범위: 6 ~ 60 ℃ ± 0.5 ℃ (물 유입관에서), 보통 15 ~ 25 ℃, 놓일 수 있습니다, 수온 정확도 조정 범위는 ± 5 ℃에 ± 0.5 ℃의 범위 안에서 조정가능하다;

2. 수압 범위: 0.02MPa ~ 1.2 MPa ± 0.05MPa는 독단적으로 조정될 수 있습니다. 통용되는 수압은 0.2MPa, 0.275MPa, 0.4MPa, 0.6MPa, 0.7MPa, 0.8MPa, 1.0 MPa입니다;

3. 작동 수압의 실시간 표시;

4. 물 공급: 최대 물 공급은 2T/0의 범위 안에 독단적으로 조정될 수 있는 h의 ~ 40L/최소한도는과 물 교류 표시에 일정할 (수입된 Grundfos 승압기 펌프, 이탈리아 VAREM 전압 조정기, EMERSON 또는 미츠비시 변환장치, 일본 Yokogawa 물 교류 미터에서 수입되는 독일 루크 압력을 사용하는 감지기) 수 있습니다, 통용되는 흐름율 2L/분, 5L/분, 10L/분, 최대 물 공급 3T/h입니다;

5의 물 공급 탱크 2000L 물 공급 탱크, 물 입구의 자동 통제, 자동적인 수위 통제;

6.With 각종 보호는 온도, 누설, 등에 물 부족 수위와 같이, 작용합니다. 각 시험 위치는 꼭지의 세트로 갖춰집니다. 꼭지의 각 세트는 구리 G1/2"로 수온이 요구에 응한다는 것을 보증하기 위하여 항온 및 압력 물 순환을 제공하는 공 벨브 갖춰집니다;

배수 시설:

배수장치: 배수장치는 이중 관 배수장치를 채택합니다: 관의 한개는 재상할 수 있는 물 탱크에 배수합니다. 하수구 회복 방법은 온수기에서 회복 물 탱크에 온수를 출력하는 일정한 압력 관의 압력을 사용하고, 또한 실험적인 기계로 항온 물을 주사합니다. 실험 후에, 온수기에 있는 물의 부분은 자연적으로 회복이 없다면 하수구에 배수장치 관의 다른 세트에, 출력될 필요가 있습니다.

실험실 워크스테이션 디자인

5.1 전기 온수기 성과 (에너지 효율) 실험실:

변환기 발전소: 2 삼상 삼상 삼상 변환장치 전력 공급; 수용량: 45kVA/단위; 전압 230V/415V (조정가능한 단 하나 단계 5-300V), 정확도 ± 1%; 빈도: , 50Hz 조정가능한, 47-63Hz 고쳐지는 60Hz, 2F (2배), 4F (4배), (선택) 400Hz, 정확도 ± 0.05%; 파형 찡그림: ± 3%.

시험 걸이:

1) 2개의 줄, 단 하나 편들어진 걸기의 실험실의 측벽의 가까이에 줄 당 3개의 역, 크기 1200mmX900mmX2000mm;

2) 물자: 강철 구조 구조 + 500kg/역을 품는 18 광택이 없는 까만 광택이 없는 페인트;

3) 걸이: 스테인리스는 (절연제 패드에), (조정가능한 간격) 좌우에 이동될 수 있고, 걸이의 고도는 온건합니다;

4) 코너 판을 시험하십시오: 각 방에 있는 적어도 1개의 대에는 시험 구석 판이 있습니다;

5) 벤치 미터 상자: 둔 압력, 전기 모수, 흐름율, 인레트와 하수구 온도 (1 씩/워크 스테이션), 쉬운 관측을 위한 정면 유리창, 및 쉬운 정비를 위한 뒤 금속 문;

6) 물 공급 파이프라인은 벨브의 절연제 층, 1 세트 및 역 당 합동과 더불어 PPR 파이프라인, 입니다;

정보 수집:

• 전기 모수 검사자: 전기 측정 계기의 정확도는 + 0.5% 보다는 이어야 합니다 더 적은, 측정 에너지 소비를 위한 측정 계기의 정확도는 0.01KW.H이고, 측정 시간 동안 측정 계기의 정확도는 + 1s/h. 1 세트, 전압, 현재, 힘, 에너지 소비, 시간, 빈도, 등의 현지 전시를 표시할 수 있습니다 +, 네트워크 전송 + 컴퓨터 정보 수집의 저장 현지 전시 가공 +, 네트워크 전송 + 컴퓨터 정보 수집의 저장 가공 입니다;
• 온도 검사 계기, 실험실에 있는 각 역에 15의 열전대는 2개의 기갑 백금 저항기, 각 역 장비됩니다; 현지 단 하나 수로 주기 전시 + 가공 모든 수로, 네트워크 전송 + 컴퓨터의 저장의 정보 수집; , 측정, 정확도를 위한 기갑 백금 저항 과실이 0.2 도보다 더 중대하지 않은 100개 도는 E 유형 필라멘트 열전대 (0.5K 내의 정확도)와 협력합니다
• 각 역에는 파이프라인으로, 현지 전시 통합된, 전자기 유량계가 네트워크 전송 + 컴퓨터의 저장, 2-20L/분의 수준 5 정확도의 조정가능한 흐름율 가공 있습니다.
• 파이프라인에 설치된 포인터 압력 계기 (1.6MPa)는, 당장 표시했습니다; , 네트워크 전송 + 컴퓨터 정보 수집의 전자 압력 감지기 저장 가공;
• 통합 측정 및 통제 시스템은 각종 자료의 수집, 분석, 가공, 보고 및 저장을 취급합니다; 그것은 역동적으로 각 역을 검열되는 가능하게 할 수 있습니다; 인접한 역 감지기는 역동적으로 결합될 수 있습니다.

소프트웨어 시스템 기능

시스템 보호

판매 후 서비스와 기술 트레이닝 프로그램

1. 제품 보증 기간, 판매 후 서비스 및 서비스 체계에 투입

1.1 제품 보증 기간 투입

회사는 구매자에게 제공된 제품이 입찰 문서의 필요조건에 따라 디자인되고 제조된다고 약속합니다, 형성된 성분은 또한 그들의 필요조건에 따라 구매되고 형성되고. 이런 이유로, 우리는 이 질을 완전히 책임집니다!

회사는 구매자에게 새롭고, 사용되지 않고는 자격이 된 제품을 제공하고 약속합니다. 회사가 제공한 제품은 3개의 보증 (수선, 보충 및 반환) 기간에 지배를 받습니다. 특정한 기간은 보장 제한 시간 명부에서 찾아낼 수 있습니다.

3 보증 기간 도중, 사용자가 정상적인 사용 도중 운영 설명서에 따라 장비를 사용하지 못하는 경우에, 모든 유지비는 공급자가 부담할 것입니다; 3 보증 기간 이상으로, 공급자는 제품을 위한 일생 추적 정비 그리고 수선을 실행할 것입니다. 과 교체 부분 수리비를 위탁할 것입니다.

실험실 보장 투입
