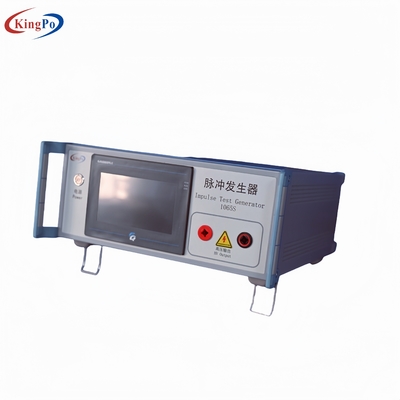

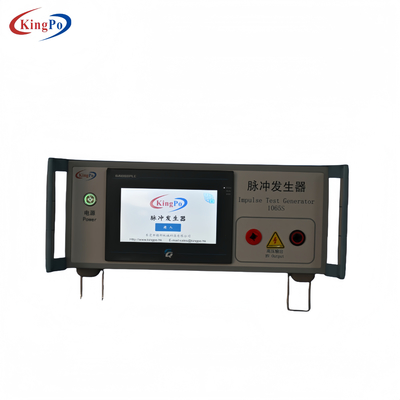

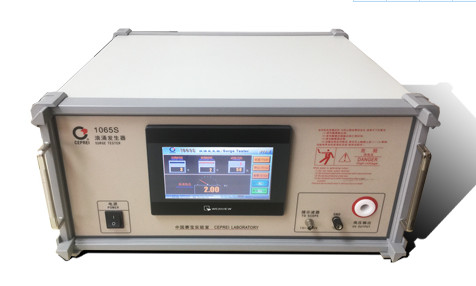

IEC62368 그림 D.1 1,2/50μS 및 10/700μS 전압 임펄스 발생기, IEC62368 안테나 인터페이스 테스트 발생기 회로

제품 설명

[의 제품 특성]1,2/50 µs 및 10/700 µs 전압 임펄스 발생기]

1. 6.2의 규정.2.1 IEC62368에 따른

2. Panasonic PLC(FP-X C14R 유형)에 의한 제어;

3. 샘플링은 Panasonic A/D(AD2) 컨버터를 사용합니다.

4. 대만 Willentong 7인치 컬러 터치 스크린(TK6070iH)을 통해 다양한 매개변수를 표시하고 설정합니다.

5. 그것은 고객의 요구에 따라 사용자 정의 할 수 있습니다.

[펄스 발생기] 제품 소개

전압 임펄스 발생기 (Pulse TESTER)는 펄스 신호와 고전압 DC 신호를 발생시키는 시험기입니다.이 기기는 IEC62368 표준의 요구 사항에 따라 설계 및 제조되었습니다.모든 종류의 정보 기술 장비에 대한 통신 네트워크의 낙뢰 간섭 및 배전 시스템의 과도 전압을 시뮬레이션합니다.그것은 전기 안전 테스트 장비 및 장비에 속합니다.Panasonic PLC Programmable Logic Controller(FP-X C14R)를 선택하여 모든 매개변수를 제어하고 기기의 작동 상태를 대만의 7인치 컬러 터치 스크린(TK6070iH)에 표시 및 설정합니다.하기 쉽습니다.또한 이 기기에는 과전압 보호 기능이 있어 기기의 안전과 신뢰성을 보장합니다.전기 안전 테스트 실험실 및 전자, 전기 제조 기업에서 널리 사용할 수 있습니다.

[펄스 발생기]의 기술 매개변수(사용자 지정 가능)

입력 특성:

1. 입력 전압: AC 220V ±10%;

2. 입력 주파수: 50Hz/60Hz;

3. 작업 환경: 온도: 10 ℃ ~ 30℃, 습도: 75% RH 미만;

4. 전원 공급 장치 안전 파이프: 5A;

5. 치수: 640mm(길이) × 460mm(깊이) × 320mm(높이);

6. 무게: 약 45.

자격:

1. 테스트 펄스 파형: 10/700μs

2. 출력 서지 전압: 0-4kV, 연속 조정 가능, 과전압 보호: 4.1kV;

3. 디스플레이 전압 정확도: 5% ~ 3단어;

4. 테스트 펄스 파형: 1.2/50 μs;

5. 출력 서지 전압: 0-6kV, 연속 조정 가능, 과전압 보호: 16.1kV;

6. 출력 전압 극성: 양극 및 음극 교대 스위칭;

7. 타이머(충전 및 방전 시간): 1초 ~ 999초;

8. 정확도: ±2%;

9. 테스트 시간: 1 ~ 999회;

10. 고전압 변압기 용량: 400VA.

유지 보수 및 정기 유지 보수 [펄스 발생기]

유지:

감전의 위험이 있으므로 기기의 덮개를 들지 마십시오.기기 내부의 모든 부품은 사용자가 관리할 필요가 없습니다.기기에 비정상적인 상태가 있는 경우 내 연구실에 유지 관리를 요청하십시오.첨부된 라인과 블록 다이어그램은 참고용입니다.

정기 유지 보수:

사용자의 안전과 기기의 정확성을 보호하기 위해 적어도 1년에 한 번 AC 전원 공급 장치 및 입력 전원 라인의 관련 부속품을 주의 깊게 점검하고 점검해야 합니다.
