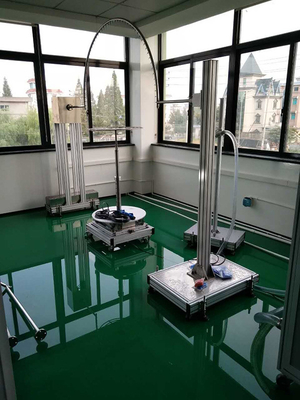

IEC 60529 IPX1-8 IP 시험 장비 IEC60529 워터 제트 Test.IEC60529 누에고치 건조기 장비, 진입 보호 실험

제품 설명

IEC 60529 IPX1-8 IP 시험 장비 IEC60529 워터 제트 Test.IEC60529 누에고치 건조기 장비, 진입 보호 실험 IEC 60529 IPX1-8 IP 실험 Equipment.pdf

IEC 60529 IPX1/IPX2

상술

1. 드립 보드 분야 : 1000 X1000mm

2 .외면 사이즈 : 1100 Ｘ 1200 Ｘ 2500 밀리미터 (L*D*H)

3. 턴테이블의 지름 : 한계 없는 더 많은 천공과 Φ 800 밀리미터 평범한 다공 베이스

4. 턴테이블 토대를 위한 천공의 지름 : 영국 M8 스크루를 갖추는 0.8 센티미터

5. 턴테이블 토대를 위한 홀 피치 : 5 센티미터

6. 하락의 개구 : 0.4 밀리미터

7. 피치 가로행 (밀리미터) : 20 밀리미터 Ｘ 20 밀리미터

8. 전송 속도 : 설명서 (IPX1 :1±0.5mm/min, IPX2 : 분 3±0.5mm /)

0.5 밀리미터 / 분부터 10 밀리미터 / 분까지) 발탁된 가변-수 배달

9 .강수량을 보여주도록 요구된 워터 플로우 미터

10. 드립 보드의 조정 가능한 높이 : 500~1800mm

11. 검사 (최대) 하에 제품 : 50 킬로그램, dia. 800 밀리미터

12. 턴테이블 속도 : (조정 가능 속도로) 1 RPM

13. 턴테이블 높이 :600 밀리미터 (조정가능)

14. 턴테이블 각 : 15'

16. 테스트 시간 : 0~9999min

17. 드립 공은 운영자에 대한 우발상해손상을 막기 위해 보호판을 가지고 있습니다. 예를 들면, 샘플의 설치는 우연히 아래 사진에 나타난 바와 같이, 운영자의 머리에게 부상을 입힐 수 있습니다

.

IEC 60529 IPX1/IPX2

상술

1 발진관 :R1600, R1400, R1200, R1000, R800, R600, R400과 R200 (밀리미터)

2는 각을 오실레이션시킵니다 : 120o (IPX3), 350o (IPX4) 또는 사용자 정의 (조정할 수 있는 각)

발진관 (밀리미터)의 3 내경 : 15

4개의 홀 피치 : 50 밀리미터

통풍구의 5 지름 : 0.4 밀리미터

구멍 당 6이지 물 흐름 비율 : 0.07 L/ 분 (조정가능)

조정 가능 속도와 7 턴테이블 : Φ800 밀리미터

턴테이블의 8개 높이 : 1000-1950 밀리미터 (발탁된)

9 수압 : 디스플레이

검사 (최대) 하에 10개 제품 : 50 킬로그램

튜브의 11개 재료 : (발탁된) SUS304 스테인레스 강

테스트의 12 지속 기간 : 0~9999min

13. 드립 공은 운영자에 대한 우발상해손상을 막기 위해 보호판을 가지고 있습니다.

IPX3과 IPX4 분무 노즐

상술

1 노즐 직경 : 102 밀리미터

2 구 직경 : 75.5 밀리미터

3는 아니오 구멍을 팝니다. : 121 PC

4 구멍 직경 : 0.5 밀리미터

5 노즐 소재 : 놋쇠

6 하천 유량 : 조정할 수 있는 10L/min±5%

7 압력 게이지 범위 : 0~0.4Mpa

8. 0.5 밀리미터의 121 홀 ; 센터에 있는 1 블랙홀, 30' 피치에 있는 12 블랙홀의 1 핵심 그룹, 15' 피치에 있는 24 블랙홀의 4 외부 서클

분리할 수 있는 말괄량이 9명

IPX5와 IPX6 노즐

상술

1 제어 시스템 : PLC는 제어되었습니다

3 IPX5 노즐 직경 : 6.3 밀리미터

4 IPX6 노즐 직경 : 12.5 밀리미터

5 IPX5 수류 : 12.5±0.62 L/min

6 IPX6 수류 : 100±5 L/min

7 수압 : 조정

조정할 수 있는 8 물 흐름 제어가 디지털 유량 측정 장치로 측정했습니다

9 제트노즐 고정형 : 손에 들수 있습니다

10. 노즐로부터의 주요 플로우의 센터부 : 약 120 밀리미터 라운드의 2.5m 지름 ;

11.파이프와 호스 잠금쇠를 제공하세요.

IEC 60529 IPX7과 IPX1-8 급수 시스템

상술

1.크기 : 100L

2.큰 플로우 펌프 : 0-7cbm/h

3.작은 플로우 펌프 : 0-3cbm/h

4.흐름제어 : 디지털 유량 측정 장치

5.IPX6 흐름제어 : 설명서

6.상수도 : 4가지 방식, 스테인리스강관

7.여과하세요 : 세라믹 필터

8.전원 공급기 : 220VAC 50Hz

9.압력 제어기 : 전자게이지 (IPX4 분무 노즐)

10. 제어 시스템 : PLC는 제어되었습니다

11. IPX7 샘플 권양 공법 : 전기 승강기 ; 샘플 최대 무게 : 150KG

IEC 60529 IPX8

기술적인 매개 변수 :

1. 압력 용기 : 스테인레스강 탱크, 지름 600 밀리미터, 높이 1000 밀리미터 ;

2, 압력 조정 범위 : 0.01 ~ 1.0Mpa (자극적 깊이의 1-100 미터) ;

3, 가압계 : 스테인레스 강 열펌프 + 인버터 압력 ;

4, 압력계 정확도 0.25, 측정 범위 1.6Mpa ;

5, 테스트 시간 : 0-9999S ;

6, 최대 한계 압력 : 1. 2 Mpa ;

7, 압력 보호 : 안전판 ;

8, 전원 : AC380V, 50HZ, 3KW ;

9. 발언 : 압력 베슬 사이즈와 압력 범위를 위한 다양한 상술이 있으며, 그것이 맞춤화될 수 있습니다.

IP 표준 코드

• IPX1 : 10 분의 시간 동안 1분에 물 등가물을 3-5mm 강수량으로 내리는 것에 반대하여 보호됩니다.
• IPX2 : 마찬가지로 IPX1 그러나 부대가 4곳 고정 위치들 - 보통 작동 위치로부터의 각각 방향에서 기우뚱한 15 도에서 실험된 것처럼 - 15 도까지 기울여질 때 물을 넘어뜨리는 것에 반대하여 보호됩니다.
• IPX3 : 물을 - 5 분 동안 80-100kN/m2에서의 압력에 있는 10 리터 / 분에 수직인 것에서의 60 도에 달하는 물보라를 뿌리는 것에 반대하여 보호됩니다.
• IPX4 : 스플래싱 물에 대해서 보호되고 - IPX3 그러나 물과 마찬가지인 모든 각에서 분사됩니다.
• IPX5 : 워터 제트류 - 3 미터의 멀리서 3 분 동안 30kN/m2에서의 압력에 12.5 리터 / 분의 6.3 밀리미터 노즐 흐름 속도를 통하여 모든 각에서 계획된 물에 대해서 보호됩니다.
• IPX6 : 파도가 높은 바다 - 3 미터의 멀리서 3 분 동안 100kN/m2 압력에 100 리터 / 분의 흐름 속도로 12.5 밀리미터 노즐을 통하여 모든 각에서 계획된 물에 대해서 보호됩니다.
• IPX7 : 침수 - 1 미터의 깊이에 있는 30 분 동안 몰입에 대해서 보호됩니다.
• IPX8 : 물 침수 - 제조에 의해 지정되는 것으로서의 상태 하에 물에서 계속적 침수에 적합한 장비에 대해서 보호됩니다.
• IP1X : 50 밀리미터 지름의 단단한 이질 물질에 대해서 보호되고 더 큽니다.
• IP2X : 12.5 밀리미터 지름의 단단한 이질 물질에 대해서 보호되고 더 큽니다.
• IP3X : 2.5 밀리미터 지름의 단단한 이질 물질에 대해서 보호되고 더 큽니다.
• IP4X : 1.0 밀리미터 지름의 단단한 이질 물질에 대해서 보호되고 더 큽니다.
• IP5X : 보호된 재 - 재의 진입은 완전히 방지되지 않지만, 그러나 재가 장치의 만족스러운 작동을 방해하고 안전을 악화시키기 위해 양에서 통과하지 않을 것입니다.
• IP6X : 먼지 방지하 - 재의 어떤 진입.

FAQ

1 어떤 국제전기기술위원회 60529?

IEC 60529는 재와 액체에 대한 침해에 반대하여 전기이고 전자 장치의 구내의 저항을 평가하고 등급화하기 위해 개발되었습니다. ... 첫번째 숫자는 고체 객체에 대한 보호를 언급하고, 0 (어떤 보호)에서 6 (재의 어떤 진입)까지 스케일에 대해 평가됩니다.

2 어떻게 진입 보호를 시험합니까?

그것은 항목을 10 분의 최저치를 위한 진동식 스프레이에 노출시킴으로써 시험됩니다. 항목은 거기가 어떤 유해 효과 없이 제한된 진입이 있을 때 지나갑니다. 어떤 유해 효과 없이 제한된 진입이 있다면 품목은 어떠한 각도으로부터도 직접 저압 워터 제트류로부터 진입에 대해서 보호됩니다.

3 어떻게 IP이 증명되게 합니까?

제품을 위한 IP 등급을 받기 위해, 당신은 그것을 시험하는 것을 준비하여야 합니다. 이것은 독립적 지급 보증사에 의해 행해져야 합니다. 독립계 회사는 그들이 그것이 겪게 한 시험을 기반으로, 그리고 나서 제품에게 숫자로 나타내는 IP 등급을 줄 것입니다

4 IP 65 테스트인?

IP65 구내. 워터 제트류에 대하여 보호할 수 있습니다. 어떠한 방향으로부터 구내에 반대하여 노즐 (6.3 밀리미터)에 의해 계획된 물은 어떤 유해 효과도 가지지 않을 것입니다. 시험 기간 : 적어도 15의 분. 물 용적 : 12.5 분 당 리터.

5 IPX6은 물에 잠길 수 있고?

IPX5 : 지속된 저압 바다 제트 스프레이에 저항할 수 있습니다. IPX6 : 방부제 고압력, 무거운 스프레이를 캔으로 만듭니다 물의. IPX6K : 극단적으로 고압의 워터 제트류에 저항할 수 있습니다. ... IPX7 : 30 분 동안 물에서 1 미터까지 물에 잠길 수 있습니다

더 좋은 IP65 또는 IP68인 6?

대부분의 IP65 구내는 또한 더 상대적으로 낮은 기준 소매 가격에 도달하고 따라서 그들이 더 기초적인 구내를 필요로 하는 일반 어플리케이션을 위한 좋은 선택입니다. IP68 구내는 당신이 당신의 외부 장치를 위한 가장 강력한 보호를 필요할 때 선택이어야 합니다.

7는 IP 시험에 대하여 표준입니까?

진입 보호 검사 또는 IP 검사가 물 진입과 더불어 단단한 입자 진입 (모래 또는 먼지)에 제품의 민감성을 결정합니다. ... 진입 보호 기준 우리는 가장 일반적으로 BS EN / IEC 60529라는 것 시험을 받습니다.

8 어떻게 IP67을 시험합니까

제조들은 방수 시험을 위한 여러가지 유형의 전자장비 시험 기구를 사용합니다고 IP67 표준과의 적합성을 보증합니다. 이러한 기구는 압력 감퇴, 진공 리크, 추적 가스 누출과 제어 세팅에서 씰링 무결성을 시험하기 위한 다른 사람과 같은 다양한 검사 법을 이용합니다.

더 좋은 IP54 또는 IP55인 9?

보호 IP55는 구내 안에 있는 생생하거나 이동 부품과의 황사 접촉의 해로운 저장고 완전한 보호입니다. ... 보호 IP54는 구내 안에 있는 생생하거나 이동 부품과의 황사 접촉의 해로운 저장고 완전한 보호입니다.

10 어떠한 IP이 방수된지?

넓게 가장 일반적 목적을 위해 '방수된 것'으로 받아들여진 평가는 IP65, IP66과 IP67입니다. 그러나, 내후재에 관한 한 공통의 오해는 장기간 실외 사용을 위해 계획된 항목이 내습성을 위해 가장 높은 숫자로 나타내는 IP 평점이 요구된다는 것 입니다.

11 NEMA 4X 동등한 IP인?
