소형 전기 공구의 IEC60335&ISO28927.1&EN60745.1&EN60745.1Vibration 측정 체계

제품 설명

시스템 소개:

이 시스템은 휴대용 전동 공구 및 휴대용 전동 공구의 진동 수준을 평가하는 데 사용됩니다.진동 신호는 핸들에 설치된 진동 센서에 의해 측정됩니다.이 시스템은 ISO8041 및 1/3 옥타브 주파수 변환에 지정된 인간 수동 진동 주파수 측정기 WH 방법의 두 가지 분석 방법을 채택합니다.핸들의 진동 방출 값, 불확실성 및 변동 계수를 측정하고 분석할 수 있습니다.

적용 가능한 표준:

의 진동 측정 방법EN60745.1 휴대용 전동 공구 핸들

ISO28927.1 핸드헬드 휴대용 전동 공구 진동 테스트 방법

매개변수:

진동 센서: 범위 50g(500m/S-2), 선형 1%

샘플 속도: 1000-50000Hz

데이터 연결 모드: USB

센서 연결 모드: BNC

센서 유형:ICP.

적용 가능한 표준:

IEC60745.1 EN60745.1 GB/T 22665 휴대용 전동 공구 핸들의 진동 측정 방법

시스템 소개:

이 시스템은 휴대용 공구 핸들의 진동 수준을 평가하는 데 사용됩니다.진동 신호는 핸들에 장착된 진동 센서에 의해 측정됩니다.이 시스템은 표준 수동 진동 주파수 측정기 WH 방법과 1/3 옥타브 주파수 범위 변환 가속을 채택하여 도구의 다른 위치에서 핸들의 진동 방출 값, 불확실성 및 변동 계수를 측정하고 분석할 수 있습니다.추가 확장 도구를 사용하여 몸통, 머리, 앉기, 수평 및 수직과 같은 다양한 상태에서 인체의 진동을 평가할 수도 있습니다.

휴대용 공구의 진동 측정

계측 시스템

측정 시스템 하드웨어

소프트웨어 운영:

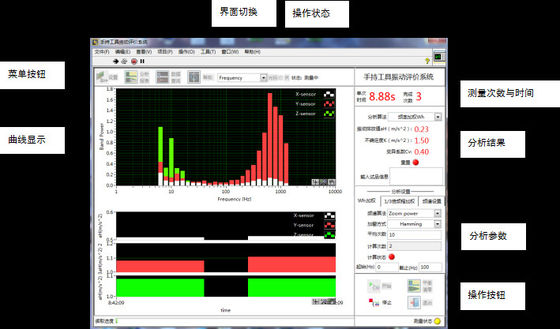

소프트웨어 인터페이스는 조작 버튼, 메뉴 버튼, 곡선 표시 인터페이스, 분석 설정 및 분석 결과로 구성됩니다.분석 설정 및 디스플레이 인터페이스는 사용자 조작을 용이하게 하기 위해 상단 인터페이스에 표시됩니다.인터페이스 전환을 통해 측정 프로세스의 시간 영역 곡선, 진동 에너지 레벨 곡선, 1 ≤ 3 옥타브 곡선, 파워 스펙트럼 곡선 및 테스트 데이터 분석 인터페이스를 표시하고 전환할 수 있습니다.

소프트웨어는 테스트 프로세스 X, Y, Z 진동 진폭 및 시간 곡선을 실시간으로 표시하며 시간 기록 신호를 관찰하는 데 사용됩니다.

시간-진동 진폭 곡선

소프트웨어는 선형 평균, 지수 평균 및 피크 평균을 사용하여 주파수 진폭 신호를 계산합니다.또한 도구의 오류 및 예외 분석에도 사용할 수 있습니다.

주파수-진폭 곡선

이 소프트웨어는 표준 1/3 옥타브 주파수 가중, 사용자가 선택할 수 있는 ISOWh 방법 주파수 가중, 실시간 모니터링, 인터페이스 디스플레이 테스트 시간, 고객 상호 작용을 위한 테스트 시간을 채택하여 다른 운영자가 생성한 변동 계수의 변화를 보다 효과적으로 제어할 수 있습니다. .

1/3 옥타브, 진동 레벨 곡선

테스트 및 분석 인터페이스는 1 ≤ 3 옥타브, Wh 방법 및 1 ≤ 3 옥타브 방법으로 분석된 데이터, 진동 방출 값 aH, 불확실성 K 및 변동 계수 Cv의 서로 다른 중심 주파수 대역의 진폭 및 주파수를 보여줍니다. , 도구 핸들 측정을 통해 표준 요구 사항과 잘 일치합니다.

테스트 데이터 분석

고객 작업을 용이하게 하기 위해 소프트웨어는 1인 테스트, 3인/5인 연속 작업, 시간 지연 트리거, 임계값 트리거 등과 같은 다양한 설계 방법을 제공하여 편리하고 효과적입니다.

소프트웨어 설정

테스트 테스트 인터페이스

플랜트 매개변수
