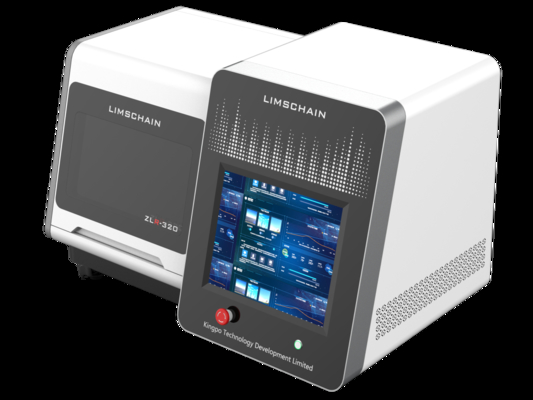

이 장치는 표준 IEC60601-2-2:2017 및 중국 국가 표준 GB9706에 따라 설계되었습니다.고주파 수술 장비의 중성 전극 (NE) 에 대한 온도 상승 특성에 대한 요구 사항 및 시험 방법에 관한 202-2021표준 201의 테스트 요구 사항을 완전히 충족시킬 수 있습니다.15.101.5 '중립 전극의 열성능'
관련 요구 사항 및 표준에서 자원봉사자 테스트를 대체하기 위한 대응된 테스트 결과에 따르면, 이 테스트 장치는 자원봉사자 테스트 실험을 대체하도록 설계되었습니다.그리고 관련 테스트 결과는 실제 사람 테스트와 일치한다고 볼 수 있습니다..
(1) 시험 매개 변수
온도 측정판 크기 (금으로 칠한 시험 영역)
12cm x 22cm
온도 측정판의 공간 해상도
1cm2
온도 센서 배열의 수
16x26
온도 센서 배열의 크기 (표준은 온도 측정 보드의 각 가장자리에 2cm로 온도 센서가 배치되도록 요구합니다)
16x26=416 센서, (IEC 60601-2-2:+1cm)
고주파 전류의 조절 가능한 효과적 값
(성인과 어린이 및 유아용 중립 전극은 각각)
700mA/500mA/350mA
시험 부하 시간 표준 (선택)
60초 (10초.300초)
검사된 피부 지방 조직 두께
20mm/15mm/10mm/5mm
고주파 전류 부하 후 온도 측정 속도
모든 온도 측정은 1초 이내에 완료한다 (IEC60601-2-2: 온도 테스트는 15초 이내에 완료되어야 한다)
온도 측정 시스템의 상대적 온도 측정 정확도
0.4 °C (IEC 60601-2-2는 온도 테스트 시스템의 오류가 0.5 °C 미만이라고 요구합니다)
CQM 시뮬레이션 테스트 콘택트 임피던스 품질
CQM 시스템 테스트 결과에 따라 2Ω ~ 100 Ω, (= 100%)
측정 정확성
±(3%+3 오름)
CQM 임피던스의 상대적 증가/ 감소의 측정 가능한 범위, 오름으로; 경보 구역에 도달할 때까지 (임피던스가 130% ~ 140%까지 증가)
