| MOQ: | 1 |
| 표준 포장: | safety carton pack or plywood box |
| 배달 기간: | 25 working days |
| 결제 방법: | T/T |
| 공급 능력: | 3-5 sets per month |

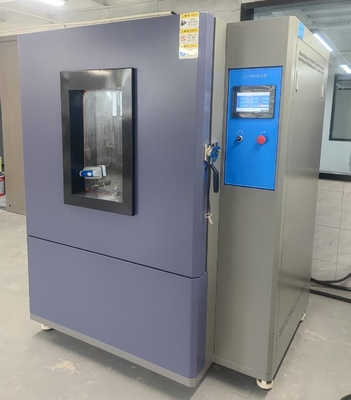

JIS D0203 자동차 부품용 비/분무 시험기
개요:
이 방수 시험 장비는 JIS D 0203-1994 및 KS R 0015 표준의 R1, R2, S1 및 S2의 4가지 시험 유형에 따라 종합적으로 설계 및 제조되었으며, 자동차 부품의 내습성 및 내수성 시험에 적합합니다.
이 장비는 스테인리스 스틸 워터 펌프를 사용하여 물을 공급합니다. 물 공급량은 유량 센서, 압력 센서, PLC, 주파수 변환기 등을 통해 폐쇄 루프로 제어됩니다. 유량 센서는 유량 값과 압력 값을 실시간으로 PLC에 피드백합니다. PLC는 계산을 통해 주파수 변환기의 작동 주파수를 제어합니다. 주파수 변환기는 워터 펌프의 회전 속도를 제어하여 물 공급의 출력을 달성하여 시험 유량 값을 얻습니다. 회전 동작은 Panasonic 서보 모터와 감속기에 의해 구동됩니다.
기술 파라미터:
1. 시험 수온: 실온.
2. 내부 치수: 1000X1000X1000mm.
3. 회전판: 최대 적재 용량 50KG.
4. 박스 재질: SUS304 스테인리스 스틸.
5. 시험 샘플의 변화를 편리하게 관찰할 수 있는 유리 관찰창.
6. R1 및 R2 그림의 요구 사항을 충족하는 두 개의 노즐.
7. S1 및 S2 그림의 요구 사항을 충족하는 40개의 물 배출구.
8. 급수관의 회전축은 수평선과 45º 각도를 이룹니다.
9. 급수관 샤프트의 회전 속도: 23r/min;
10. 샘플 스테이지 속도: 17r/min;
11. 물 분무 유량: R1:1.9L/min; R2:3.2L/min S1:24.5L/min S2:39.2L/min
12. 수압: R1:0.01Mpa; R2:0.03Mpa S1:0.10Mpa S2:0.30Mpa
13. 시험 시간: 0 ~ 9999분 99초 설정 가능.
14. 급수관과 샘플 사이의 거리: 400mm;
15. 제어
15.1. 가변 주파수 자동 조절 모드는 PLC 프로그램을 통해 주파수 변환기의 주파수를 변경하여 워터 펌프의 속도를 제어하여 설정된 유량 및 압력을 달성합니다. 모든 데이터는 송신기를 통해 제어 패널로 변환되어 표시됩니다.
15.2 설정 방법: 영어 메뉴, 터치스크린 입력, 7" 컬러 터치스크린;
15.3 표시 기능: 압력, 유량, 회전 속도, 시험 시간 등을 표시할 수 있습니다.
15.4 보호 기능: 누전 보호, 과부하 보호, 단락 보호;
15.5. 급수관 샤프트의 회전 제어: Panasonic 서보 모터 + 감속기;
15.6 회전 스테이지 회전 제어: 스테퍼 모터 + 감속기;
15.7. 스테인리스 스틸 다단 원심 펌프 급수;
16. 장비 전원 공급 장치: 380V 50/60Hz, 3kw;
17. 표준에 따름: JIS D0203, KS R 0015
화면
화면
화면
화면
|
|
