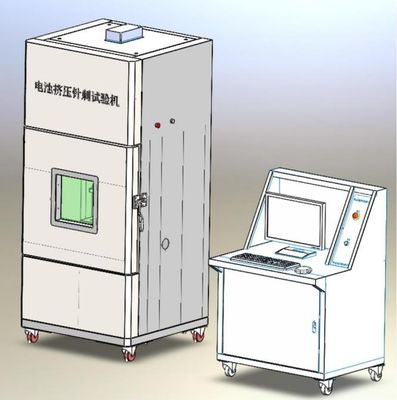

KP-8101C 배터리 분쇄 및 바늘 침투 검사기 15KN 힘 300mm 스트로크

1메인T에크니컬P아라메터

연쇄N앰버

프로젝트 이름

사양

1.01

제품 이름

배터리 분쇄 및 바늘 침투 검사기

1.02

제품 모델

KP-8101C

1.04

구조적 방법

수직: 세르보 전기 실린더 변속기 구조

1.05 테스트 배터리 GB31241-2022

실린더 배터리, 사각형 배터리, 버튼 배터리, 소프트 팩 배터리, 시험 다이어그램은 다음과 같습니다.

1.06

제어 방법

원격 컴퓨터 제어

1.07

테스트 공간 크기

최대의 진압 시험 공간 크기 W300*D300*H300 mm

작업판 높이 770mm 약

1.08

폭발성 시험 내부 상자

1. 내부 상자 크기: W680*D620*H600mm (설계 사항)

2. 내부 상자 재료: 스테인레스 스틸 SUS304

3. 내부 상자 상단에 흡연 포트가 있습니다: 열은 φ102mm입니다.배기가스 용량 300m3/h

4. 내부 상자의 뒷면: 테스트 중에 배터리가 날아가지 않도록 보호 스크린을 갖춘 폭발 방지 압력 완화 환기.

5. 내부 상자의 오른쪽: 열 1 오프터 φ50mm 테스트 포트, 배터리 온도와 전압을 수집하기 편리합니다.

1.09

추출력 범위

1∙15KN (조정 가능)

1.10 힘 제어 정확성

위아래 1 힘 센서 세트가 분리 및 교체 없이 동시에 사용할 수 있다.

1kN 압축력, 압축력 정확도: ≤±0.01kN (안정 상태)

15kN 압축력, 압축력 정확성: ≤±0.7kN (안정 상태)

S탕다르트 시험 압력 측정기는 다음과 같습니다.

1.11

힘 센서

위의 힘 센서는 작은 힘 0 포인트 판단을 위해 사용할 수 있습니다; 두께 검출, 효과적으로 작은 배터리의 힘 변형 검출 정확도를 향상

다음의 고강도 센서는 13kN와 같은 고강도 실험 테스트에 사용됩니다.

상부와 하부 힘 센서는 분리하지 않고 함께 사용할 수 있으며 이는 시험에 영향을 미치지 않습니다.

1.12

최대 스트로크

0∙300mm

1.13

이동 정확성

±0.1mm

1.14

이산화탄소

00.01mm

1.15

테스트 속도

추출 시험 속도 0.1mm/S∙15mm/S (조정 가능)

침술 검사 속도 0.1mm/s∙40mm/s (조정 가능)

1.16

속도 정확성

±0.1mm/s

1.17

속도 해상도

0.01mm/s

1.18

시간 범위

0~9999S (조정 가능)

1.19

추출머리

(1)평면 진압 머리의 지름:φ 150mm·

(2)실린더형 진압머리: φ25mm 길이 200mm·

(3)부드러운 팩, 반 실린더형 진압 테스트 다이어그램은 다음과 같습니다

1.20

압력 완화 포트

압력 완화 문이 있어요 내부 상자의 뒷쪽에 W300mm * H300mm;배터리 폭발 시 자동으로 열고, 폭발 방지 및 압력 완화

1.21

폭발 방지 체인

이 문은 2개의 폭발 방지 체인으로 장착되어 있으며, 문이 폭발하여 사람을 다치게 하는 것을 방지합니다. 안전 보호 역할을 합니다.

1.22

연소 배기가스 기능

시험 내부 상자의 위쪽에는 배기가스 보일러에 의해 가동되는 연출 팬이 장착되어 있습니다. 이 팬은 폭발과 불에 저항하는 시험 내부 상자에서 연기를 방출합니다.스테인레스 스틸 연소 배기가스 파이프는 뒷에서 확장: 외부 지름 DN102mm 배기가스 부피 450m3/h

1.23

조명 기능

윈도우 내부 설치 2 스트립 LED 라이트: 전체 시험 챔버를 조명하여 챔버 내부의 테스트 상태를 쉽게 볼 수 있습니다. 또한 폭발 및 방화입니다.

1.24

폭발 방지 유리 창문

시험 방의 문은 300*300mm 폭발 방지 유리 창문으로 장착되어 시험 방에서 테스트 조건을 명확하게 관찰 할 수 있습니다.

1.25

접근 제어 보안 설계

문 위 에 접근 스위치 가 있다. 문 이 닫히지 않으면 진공 펌프 를 시작 할 수 없다.

1.26

제어판 안전 설계

컨트롤 패널은 굽은 표면으로 내장되어 있습니다. 버튼은 내부에 배치되어 외부 물체 또는 신체에 의해 실수로 누르거나 충돌 할 수 없습니다. 더 안전합니다.

1.27

장비 운용 안전 상기기 설계

장비는 세 가지 색의 경보등으로 장착되어 있으며, 작동 중 오작동을 피하기 위해 직원에게 장비의 현재 시험 운용 상태를 상기시켜줍니다.

1.28

전압 획득 채널

2번 항로

1.29

전압 획득 범위

0∙10V

1.30

전압 획득 정확성

±0.2%FS

1.31

전압 획득 속도

1~50Hz 조절 가능

1.32

온도 획득 채널

2번 항로

1.33

온도 수집 범위

0∙800°C

1.34

온도 획득 정확성

± 1.5°C

1.35

온도 획득 속도

1~10Hz 조절 가능

1.36

컴퓨터 구성

레노버 호스트:

WIN7,CPU:i5,실행 메모리: 16G, 하드 드라이브: 2t

레노보 모니터:19 인치

키보드와 마우스: 1 세트

1.37

테스트 종료 조건

설정할 수 있습니다: 힘, 이동, 온도, 전압 종료 조건으로

1.38

데이터 저장and 수출

힘, 이동, 전압, 온도, 시간, 모니터링 및 제어, 그리고 데이터는 Excel 형식으로 저장 및 수출 될 수 있습니다.

모든 매개 변수는 소프트웨어 인터페이스 곡선 아이콘을 통해 동일한 인터페이스에서 표시 될 수 있으며 또한 스크린샷 및 PDF 이미지 형식으로 저장 될 수 있습니다..

1.39

강철 바늘

재료: SKD11; 바늘 끝 각도 45 °

외부 지름: Ø3 길이 100mm--5 스트립

외부 지름: Ø5 길이 100mm--5 스트립

1.40

크기

진압 바늘 펀칭 호스트 머신: W850 X D800 X H1970mm

컴퓨터 제어 캐비닛: W830 X D750 X H1200mm

1.41

장비 무게

약 350kg

1.45

전원 공급

AC 220V 50HZ

1.43

전체 전력

1.5 KW

1.44

벨트 CNAS는 제3자 시험 기관에서 발급한 자격 측정 인증서를 표시합니다.

1.45

제3자 지방 또는 그 이상의 시험 기관에 관련 사양 테스트 장비를 공급하는 성능 인증서를 제공하며 계약의 사본을 첨부합니다.

2제품 개요

2.01

첨단 설계

1폭발 및 방화 변속기 구조: 변속기 구조의 서보 실린더, 힘 센서 및 제어 구성 요소는 테스트 내부 상자에서 분리됩니다.배터리가 폭발하거나 시험 내부 상자 바깥에서 불타면, 폭발이나 화재로 손상되지 않으며 전송 및 제어 정확성은 영향을받지 않습니다.

2과부하: 시험 힘은 150% F * S 과부하 될 수 있습니다. 힘 센서는 -20 °C에서 +80 °C까지의 높은 온도 및 낮은 온도 환경에서 정상적으로 사용할 수 있습니다.

3불화탄소 배기가스 팬: 연소 배기가스 시스템 내의 배기가스 팬은 보일러로 유도 된 유출 팬을 사용하며 다음과 같은 구조적 특성을 갖습니다.마이너스 압력 원심 배기가스 휠퍼는 모터에서 분리 된 드라이브 디자인을 사용합니다알루미늄 합금 열 분산 플라이 휠은 고온으로부터 보호하기 위해 격리 샤프트에 장착되어 있습니다.

4전체 크기는 작고 공간을 차지하지 않으며 구매자의 비용을 절약합니다.

5. 아름답고 사용자 친화적: 전체적인 외관은 아름답고 관대하며 테스트 배터리의 설치는 간단하고 편리합니다.테스트 플랫폼의 높이는 사람들이 숙이고 작동하기에 적합합니다..

6. 안전 제어판 설계: 제어판은 내장되어 있으며 기울어져 있으므로 버튼은 실수로 외부 물체 또는 신체에 의해 누르거나 충돌하지 않습니다. 더 안전합니다.

7. 독립적인 제어 전자 상자: 제어 회로는 제어 영역과 시험 영역에서 분리된 오른쪽의 독립적인 유통 상자에 설계됩니다. 간섭을 줄이십시오.기름과 먼지를 피합니다., 오른쪽 전기 상자 문을 열고, 제어 전기 장치는 한 눈에 명확하고 검사 편리합니다

8. 컴퓨터 원격 제어: 컴퓨터는extrusion 바늘 펀칭 호스트 기계 네트워크 케이블을 통해 원격 제어 달성

2.02

기본 성능

1. 간단한 조작 및 제어: 인간-기계 인터페이스, 컴퓨터 편집 및 제어; 배터리를 상부 및 하부 진압판 사이에 배치하십시오.테스트 버튼을 누르면 자동으로 테스트를 완료.

2. 시험 내부 상자는 다음과 같이 설계됩니다: 안전 폭발 방지 압력 완화; 연소 배기; 조명; 안전 접근 제어 설계.

3. 모든 장비는 아름답고 에너지 절감입니다.

2.03

주요 성분

1. 제어 시스템 + 획득 시스템

컴퓨터 제어 + 다채널 배터리 데이터 획득

2. 수직 변속기 구조

세르보 모터 + 나사 변속기 구조

3. 다른 보조 기능

광학 폭발 방지 유리 창문 · 조명 · 연소 배기 압력 완화 및 폭발 방지 · 임계 보호 · 비상 중지 보호 기능

2.04

기본 용도

이 시험 장치는 배터리가 사용 중에 물체에 의해 압축되거나 날카로운 도구에 의해 뚫리는 시나리오를 시뮬레이션합니다.이 장치는 압축 또는 바늘 침투에 노출되면 배터리가 나타내는 다양한 상태를 보여줍니다..

2.05

장비 설치 조건

1설치 및 위치: 장비는 3톤의 포크리프트를 사용하여 배하 할 수 있습니다.유닛의 뒷면과 양쪽이 벽으로부터 최소 600mm 떨어져 있는지 확인합니다.. 배터리 로딩 및 테스트를 용이하게 하기 위해 작동 접근을 위해 앞쪽에서 최소 1500mm의 공백을 유지하십시오. 장비를 고정하십시오.

2전력 케이블을 지구 터미널과 배기가스 채널에 연결합니다: 내부 지름 DN100mm. 실험실은 전용 연소 추출 채널을 장착해야합니다. 이 장치의 배기가스 용량은:720m3/h.

3컴퓨터 제어 캐비닛과 진압 침술 호스트 사이의 설치 거리는 ≥ 5입니다. 가능하면 컴퓨터를 독립된 제어실에 배치해야합니다.

4- 지상 운반력 ≥500kg/m2.

5실험실: 실험실 전체에는 시험 중에 누출된 연기를 배출하기 위한 환기 시스템이 있어야 하며, 가동장비를 쉽게 볼 수 있도록 조명이 잘 되어 있어야 합니다.

6실험실 통로는 배터리와 관련 운송 차량을 운송하기에 편리해야 하며, 특수 비상사태가 발생했을 때 인원은 적시에 대피할 수 있어야 합니다.

7실험실에는 화재 소방 도구의 사용을 용이하게 하기 위해 적절한 소방 시설이 갖추어져야 합니다.

3제품 표준을 충족

GB 31241-2022 휴대용 전자 제품용 리?? 이온 배터리와 배터리 팩에 대한 안전 요구 사항

IEC 62133-1-2017 Safety Requirements for Secondary Batteries or Battery Packs Containing Alkaline or Other Non-acid Electrolytes - Portable Sealed Secondary Batteries and Batteries (Packs) Manufactured from Them for Use in Portable Equipment

리?? 배터리 UL 1642-2022 안전 표준

UN 38.3 위험물 운송에 대한 시험 및 기준에 관한 유엔 수록서

4제품 구조a성능

4.01

중국어and 영어 호스트 컴퓨터 제어 소프트웨어

1. 이 소프트웨어는 표준 윈도우에 설치됩니다. 이 시스템은 테스트 요구 사항을 충족하여 배우기 쉽고 작동 할 수 있으며 소프트웨어는 중국어와 영어로 자유롭게 선택할 수 있습니다.

제어 인터페이스의 참조 다이어그램은 다음과 같습니다

2. 힘, 이동, 온도, 전압 매개 변수, 시간의 실시간 기록, 컴퓨터 인터페이스에서 곡선으로 표시 할 수 있으며 관찰 및 분석을 간단하고 편리하게합니다.데이터를 EXCEL 시트에 수출할 수 있습니다..

인수 인터페이스의 참조 그림은 다음과 같습니다.

3. 테스트 요구 사항을 충족시키기 위해 다채널 데이터 획득을 갖추고 배터리 성능 분석을 더 편리하게합니다.

4.02

전송 구조

1수직 서보 전기 실린더 변속기 구조.

2. 세르보 전기 실린더는 높은 전송 정밀도를 가지고 있으며, 제어하기 쉽고 유지 보수하기 쉽고 에너지 절감 및 환경 친화적입니다.

4.03

폭발 방지 시험실an

폭발 방지 문 설계

1폭발성 내부 박스: 스테인레스 스틸 내부 박스 폭발성 설계.

2압력 완화 포트: 테스트 챔버 뒤쪽에 안전 폭발 방지 압력 완화 포트가 있습니다: 크기 W300*H300 mm.

내부 칸막이의 배터리 폭발로 생성 된 충격 압력이 0.104 M에 도달하면pa, 압력 완화 문은 자동으로 열립니다. 압력을 환기하고 폭발을 방지합니다. 이것은 내부 부서가 폭발로 파괴되는 것을 보호합니다.

3.연소 배기가스 시스템: 위에 연소 배기가스 포트가 설계되어 있습니다.고온 연소 가스를 고온 저항 보일러 풍력풍기와 파이프 라인을 통해 외부로 방출하는.

4조명 시스템: 시험 방의 외부에는 높은 밝기의 LED가 장착되어 있습니다.. 이 조명은 실험실 전체를 조명하여 관찰과 모니터링을 용이하게 합니다.

5관측 창문: 300*300mm 문에 하나 있습니다 투명한 폭발 방지 유리 창문은 사람들이 실험실의 테스트 조건을 관찰 할 수 있습니다.

6접근 제어 시스템: 문에 액세스 제어 스위치가 설치되어 있습니다. 사고를 방지하기 위해 문이 닫히지 않으면 테스트를 시작할 수 없습니다.

72. 폭발 방지 체인: 두 개의 두쪽 문이 있습니다. 2 폭발 방지 체인. 배터리 폭발 힘이 문의 힘 범위를 초과하면,폭발 충격 파동에 의해 문을 열 수 있습니다.. 체인은 문을 당기고 작은 각도로 열어서 폭발력을 방출하여 안전 보호 역할을합니다.

4.04

접근성

(1) 비상 정지 보호 기능:

장치의 컨트롤 패널은 1 비상 정지 스위치로 장착되어 있습니다. 비상 상황이 발생하거나 테스트를 중지하려면,당신은이 스위치를 누르면 PLC 컨트롤러가 출력 중지하고 모든 테스트 동작.

(2) 3색 소리 및 빛 경보 시스템:

장비는 세 가지 색의 경보등으로 장착되어 있으며, 작동 중 오작동을 피하기 위해 직원에게 장비의 현재 시험 운용 상태를 상기시켜줍니다.

(3) 장비의 이동 및 고정 기능

장치의 밑에는 4 개의 모바일 유니버설 휠과 4 개의 레벨링 발이 있습니다.

5표준 구성

구성 이름

양

구성 이름

양

호스트

1

운용 지침

1

컴퓨터 제어 캐비닛

1

공장 검사 보고

1

6장비 액세서리 목록

부속품 이름

브랜드

부속품 이름

브랜드

세르보 모터

니신 또는 유사한 브랜드

힘 센서

대양

전기 실린더

킹포

중간 릴레이

슈나이더

라이거

NSK

접촉기

킨트

보일러 가동 류 팬

첸기

컴퓨터 호스트

레노보

강철 바늘

킹포

전원 공급 장치 전환

좋은 의미
