| MOQ: | 1 |
| 가격: | 80000 |
| 표준 포장: | 500*600*300 |
| 결제 방법: | 전신환 |
도표 D의 충동 시험 발전기 회로 21.

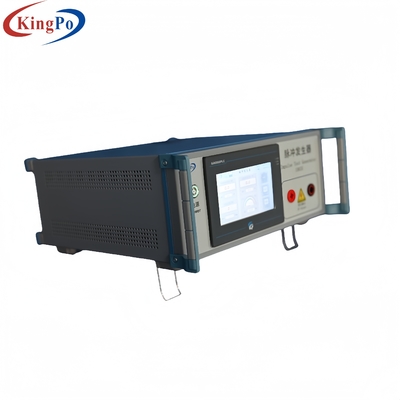

1950S 펄스 제너레이터는 펄스 신호와 HVDC 신호를 생성하는 시험 기기입니다. 이 기기는 GB4943.1-2011 (IEC60950-1:2005,MOD) (IEC62368-1-2018) 표준. 모든 종류의 정보 기술 장비에 대한 통신 네트워크 및 유통 시스템에서의 일시적 전압의 번개 간섭을 시뮬레이션합니다.그것은 전기 안전 테스트 도구와 장비에 속합니다.1950 S 펄스 제너레이터는 파나소닉 PLC 프로그래밍 컨트롤러 (FP-X C14R) 로 제어됩니다.
모든 매개 변수 및 도구의 작동 상태는 7 인치 컬러 터치 스크린 (TK6070iH) 에 표시되고 설정되며 중국어와 영어 사이의 메뉴 인터페이스를 제공합니다.
장치는 또한 장기의 안전성과 신뢰성을 보장하기 위해 과전압 보호 장치가 있습니다.그리고 전기 안전 테스트 실험실과 전자 및 전기 제조 기업에서 널리 사용할 수 있습니다..
파라미터:
1테스트 펄스 파형: 10/700uS
파형 오류는 ±20%
출력 펄스 전압은 0 ~ 4kV, 지속적으로 조정할 수 있습니다
전압 디지털 디스플레이의 정확도는 ± 5% ± 3 단어입니다
2테스트 펄스 파형: 1.2/ 50uS
파형 오류는 ±20%
출력 펄스 전압은 0 ~ 6kV, 지속적으로 조정할 수 있습니다
전압 디지털 디스플레이의 정확도는 ± 5% ± 3 단어입니다
3충전 및 방출 시간 설정: 1초 ~ 999초
4정확도는 ±1%입니다.
5충전 및 방출 시간 설정: 0 ~ 999 번
6정확도는 ± 1입니다.
7출력 전압 양극성: 긍정 및 부정 교류
8모니터링 출력의 부분 전압 비율은 1 ≤ 1000입니다.
9. 과전류 보호 및 과전압 보호는 지속적으로 보호 값을 설정할 수 있습니다
(기내 조정 설정)
10. 디스플레이 및 작동 모드: 7 인치 컬러 터치 스크린 (TK6070iH) 디스플레이 및 메뉴 인터페이스
운용
11고전압 트랜스포머 전력: 400VA
| 회로 유형 | 테스트 펄스 | C1 | C2 | R1 | R2 | R3 |
| 1 | 10/700us | 20uF | 0.2uF | 50Ω | 15Ω | 25Ω |
| 2 | 1.2/50us | 1uF | 30nF | 76Ω | 13Ω | 25Ω |
| 언급 |
동일한 결과를 얻을 수 있다면, 대체 시험 발전기를 사용할 수 있습니다. 참고: 회로 1 및 회로 2는 ITU-T 권고 K를 기반으로 합니다.44 |
|||||
참고:
(1) 위의 그림의 회로는 펄스 전압을 생성하는 데 사용되며, 사용 된 구성 요소의 값은 아래에 표시됩니다. 콘덴시터 C1의 시작 상태는 충전 전압 Uc입니다.10/ 700 μs (10 μs 는 파동 전선 시간), 700 μ s는 가시적 반 픽 시간이며, 그 파형은 그림 9에서 나타납니다. T1은 가시적 파선 전면 시간입니다.T는 보이는 반 피크 시간) 펄스 테스트 회로는 통신 네트워크에서 번개 간섭을 시뮬레이션하는 데 사용됩니다..
(2) 1.2 / 50 μ s 펄스 테스트 회로는 유통 시스템에서 일시 전압을 시뮬레이션하는 데 사용됩니다.1.2 μs는 파동전면 시간으로 간주되며, 50 μs는 가시적인 반 피크 시간입니다.
(3) 펄스 파형은 개방 회로 상태의 파형을 의미하며, 파형은 다른 부하 조건에서 다릅니다. 대량 전하가 콘덴서 C 1에 저장되기 때문에,당신이 있어야 합니다.
이 발전기를 사용 할 때 매우 조심하십시오.
