인공 듣기 스피커 분석기 테스트 솔루션 단장 보호

연구개발 배경

스피커 테스트 시스템은 스피커 생산 통제를 위해 특별히 개발된 효율적인 테스트 솔루션입니다.안정적이고 빠르게 주파수 반응을 테스트 할 수 있습니다., 왜곡, Rub & Buzz, impedance, F0 및 스피커의 다른 매개 변수. 소프트웨어는 사용하기 쉽고 간단하고 이해하기 쉬운 직원 교육을 허용합니다.현재 스피커 테스트는 주로 인공 듣기 방법을 채택, 그러나 인간의 귀는 오랜 시간 동안 듣는 후에 피곤해 질 수 있으며, 오류, 잘못된 판단 등을 초래하거나 심지어 청력 손상 및 추가 직업 위험까지 초래할 수 있습니다.따라서 이 방법은 기업 발전에 도움이 되지 않습니다..

우리의 스피커 테스트 시스템은 정확히 잡을 수 있습니다 Rub & Buzz! 그것은 완전히 인공 듣기 방법을 대체 할 수 있습니다 그리고 단지 6 초에 모든 매개 변수를 테스트!

테스트 항목

1랩 앤 버즈

2주파수 반응 곡선

3.THD 곡선

4극지 곡선

5임페던스 곡선

6.F0 매개 변수

주요 특징

쉬운: 친근한 중국어 운영 인터페이스

포괄적: 통합 스피커 테스트에 필요한 모든 항목

효율성: 1초에 한 번의 클릭으로 주파수 반응, 왜곡, 비정상적인 소리, 임피던스, 극성, F0 등을 측정합니다.

최적화: 비정상적인 소리 (유출, 소음, 진동 등) 는 정확하고 빠르게 테스트되며 인공 듣기를 완전히 대체합니다.

안정적: 작은 보호 상자 검사 정확성과 안정성을 보장

정확함: 검출 정확성을 보장하면서 효율적

경제: 비용 효율적으로 기업에 비용을 줄이는 데 도움이 됩니다

시스템 구성

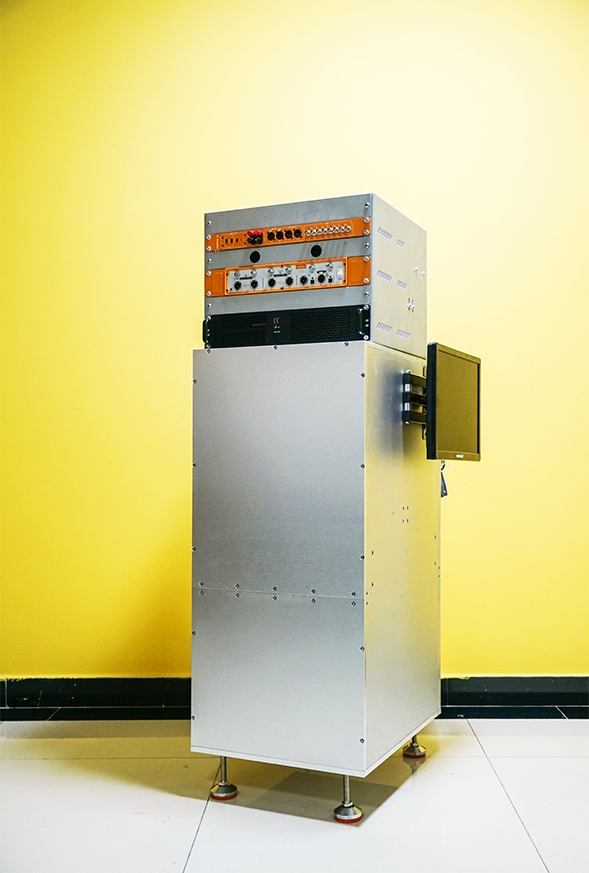

오디오 버스 스피커 테스트 시스템은 3개의 모듈으로 구성됩니다: 보호 상자, 감지 체구 부분 및 인간-컴퓨터 상호 작용 부분.

보호 상자의 외부는 고품질의 알루미늄 합금 판으로 만들어졌으며, 외부에서 낮은 주파수 간섭을 효과적으로 격리 할 수 있습니다.내면 소음 흡수 솜 은 소음 반사 효과 를 방지 한다.

테스트의 주요 부분은 AD2122 오디오 분석기, 전문 테스트 전력 증폭기 AMP50 및 표준 측정 마이크로 구성됩니다.

인간-컴퓨터 상호 작용 부분은 컴퓨터와 발 페달으로 구성됩니다.

작동 방법

생산 라인에서 회사는 운영자를 위한 전문적인 교육이 필요하지 않습니다. 기술자가 고품질 스피커 인덱스에 따라 상부와 하부 한도를 설정 한 후,오퍼레이터는 스피커의 올바른 식별을 완료하기 위해 3 가지 동작만 필요합니다.즉, 테스트 할 스피커, 발 페달 자동 테스트, 테스트 할 스피커가 꺼집니다.운영자는 크게 생산성을 높이기 위해 오디오 버스 스피커 테스트 시스템 두 세트와 결합 할 수 있습니다.

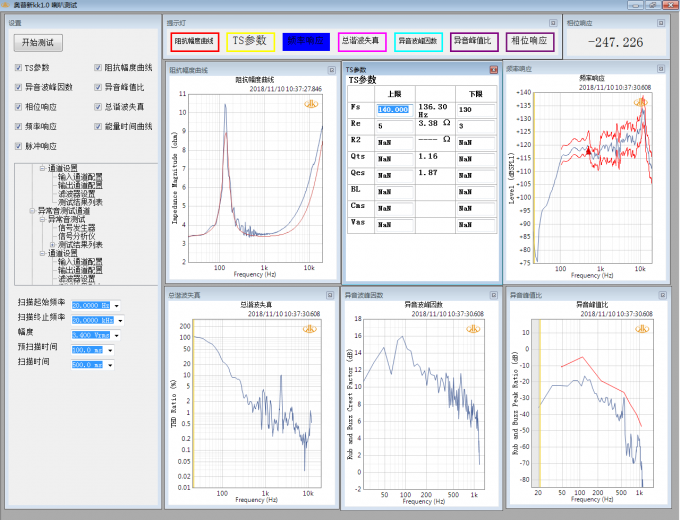

중국어 인터페이스

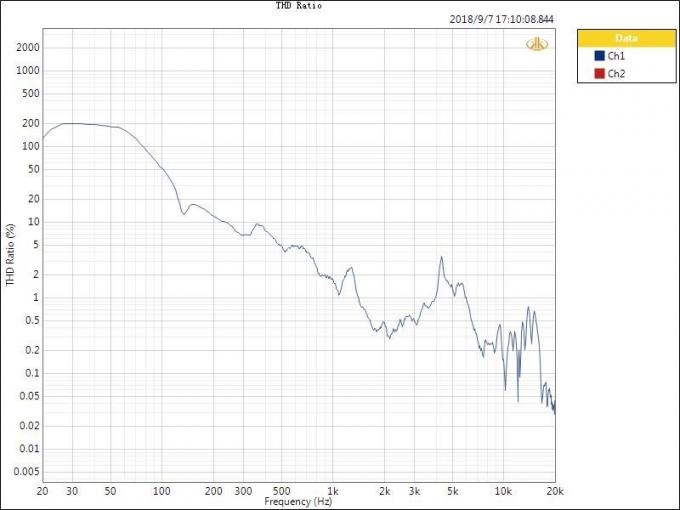

시험 결과 - 왜곡 곡선

스파이핑으로 얻은 각 주파수 포인트에 대응하는 전체 왜곡 비율

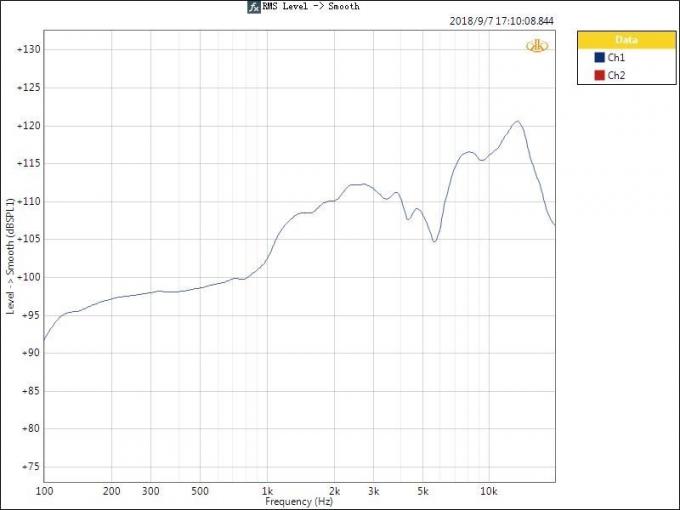

테스트 결과 - 주파수 반응 곡선 (1/6 Oct, 부드럽다)

같은 신호의 진폭의 반응을 다른 주파수에서 테스트합니다.일반적으로 3dB 또는 다른 귀하의 제품의 요구 사항에 일치하는 오프셋으로 표준 주파수 반응 곡선에 따라 제어 곡선을 설정.
