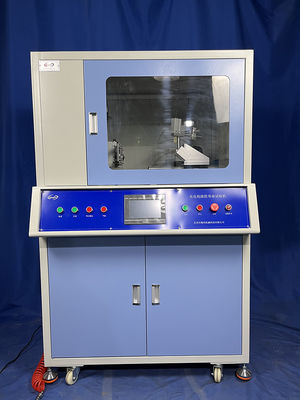

UL 2251 전기차 플러그 내구력 테스트 장비 부하 검사기
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Kingpo |
| 인증: | Calibration Certificate |
| 모델 번호: | KP-CG96 |
결제 및 배송 조건:
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | To be Quoted |
| 포장 세부 사항: | 안전성 카톤 팩 또는 합판 박스 |
| 배달 시간: | 35 근무일 |
| 지불 조건: | T/T |
| 공급 능력: | 월 1000 세트 |
|
상세 정보 |
|||
| 표준: | UL 2251 | 테스트 목적: | 플러그 내구성 |
|---|---|---|---|
| 테스트 샘플: | 충전 총 | 속도: | 0-0.8M/s 조절 가능 |
| 전압: | 220V | 실험소: | 1 |
| 강조하다: | 전기차 플러그 로드 테스트,전기차 플러그 내구성 테스트 장비,UL 2251 플러그 내구성 테스트 장비 |
||
제품 설명
제품 정보:
시험 장비는 전기 차량 충전 인터페이스, 산업용 플러그, 소켓 및 커플러와 같은 전기 액세서리가 기계적,과도한 마모 또는 다른 유해한 영향 없이 정상적인 작동 중에 발생한 전기 및 열 스트레스.
세르보 모터는 테스트 샘플을 반복 삽입 및 인출 작업을 수행하도록 메커니즘을 구동합니다. 파기 용량 테스트를 위해 외부 부하가 사용될 수 있습니다. 전력 / 종료 시간, 테스트 속도,스트로크와 각도 모두 터치 스크린에서 미리 설정할 수 있습니다.
적용 표준 및 조항:
IEC62196-1:2014 プラグ, 소켓, 차량 연결 장치 및 차량 입구 電気自動車の電導充電-Part1:一般要件 条項 22 및条項 23
IEC60309-1: 2012 산업용 플러그, 소켓 및 커플러 챕터1: 일반 요구 사항 항 20 및 21
UL 2251-항 45
22.2 시험 위치는 수평 또는 불가능한 경우 정상적인 사용상태로 하여야 한다.
플러그 또는 차량 연결 장치가 소켓 소켓 또는 차량에 삽입되고 꺼집니다.
1분당 7.5회 또는 제조업체가 권장하는 속도로 입력
플러그 또는 차량 연결 장치의 삽입 및 분리 속도는
(0,8 ± 0,1) m/s입니다.
삽입 속도는 제조업체의 권고에 따라 다를 수 있습니다.
속도 측정은 삽입 또는 입력 사이의 시간 간격을 기록함으로써 이루어집니다.
주요 접촉 장치의 분리 및 보호 토착 장치의 삽입 또는 분리
거리에 대한 접촉
전기 접촉은 4초 이상 2초 이상 유지되어야 합니다.
짝짓기 용품에 삽입하는 동안 플러그 또는 차량 연결 장치의 움직임
제조업체의 선택에 따라 테스트는
수동 또는 기계로 삽입 및 철수 할 수 있습니다.
짝짓기 접촉을 적절하게 분리하도록 제한될 수 있습니다.
기술 매개 변수:
| 테스트 스테이션 | 단일, 사용자 정의 할 수 있습니다 |
| 전기 제어 방법 | PLC 지능형 통합 제어, 색상 인간화 터치 스크린 |
| 드라이브 모드 | 세르보 모터 드라이브 |
| 샘플 클램핑 방법 | 기계적 클램핑, 클램핑 포인트의 위치는 3 축 고정장치를 따라 조절 될 수 있습니다 |
| 선형 스트록 | 0-100mm, 미리 설정할 수 있습니다 (시험 플러그와 시험 소켓 사이의 거리는 ≥ 50mm) |
| 운행 시간 | 0-99.9s, 미리 설정할 수 있습니다 (전기 접촉은 4s 이상, 2s 이상 유지되어야 합니다) |
| 삽입 및 분리 속도 | 0-0.85m/s를 미리 설정할 수 있습니다. |
| 테스트 사이클 | 0~999999 사이클, 미리 설정 할 수 있습니다 (트랙은 플러그 또는 차량 연결 장치와 결합 액세서리를 삽입하거나 꺼내는 것입니다.1개는 삽입, 1개는 꺼내) |
| 테스트 주파수 | 0~10주기/분,예정될 수 있습니다 ((3.75주기/분=7.5주기/분) |
| 부하력 | 표준 요구 전압, 전류 및 전력 인수를 제공하는 외부, 사용자가 준비해야합니다 |
| 선택적 로드 캐비닛 | 참고: 전동 충전 캐비닛만, 0-70A, 전압 0-300V |
| 테스트 내용 |
장치 결합기/충전 인터페이스 분쇄 능력 시험 기기 결합기 / 충전 인터페이스 정상 작동 수명 테스트 |
| 탐지 기능 | 부하에서 테스트하는 동안 오픈 서킷 경보가 실현 될 수 있으며, 순서는 실시간으로 기록 될 수 있습니다. |
| 안전 보호 | 지상 보호, 단전 보호 |
| 장비의 크기와 무게 | W1000*D750*H1200mm, 전체 기계는 약 150Kg입니다 |
| 전원 공급 | 단상 AC220V±10%, 50/60Hz, 10A |
