다중 테스트 항목과 정확한 결과를 가진 ECG 전극 전기 성능 테스트를 위한 의료 시험 장비
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | KINGPO |
| 인증: | ISO9001 ISO17025 |
| 모델 번호: | DJY-4 |
| 문서: | ECG electrode electrical pe...er.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 8000 |
| 포장 세부 사항: | 500*500*500mm |
| 배달 시간: | 15Day |
| 지불 조건: | T/T |
| 공급 능력: | 100 |
|
상세 정보 |
|||
| 강조하다: | 여러 가지 시험 항목 의료 시험 장비,전기 ECG 의료 검사 장비,정확한 결과 의료 검사 장비 |
||
|---|---|---|---|
제품 설명

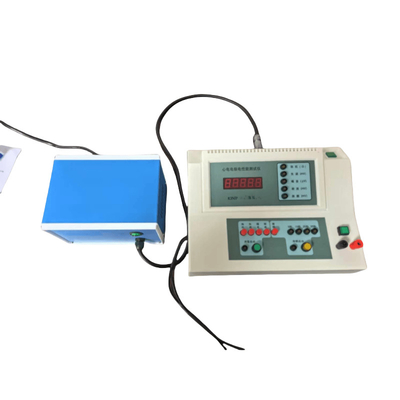

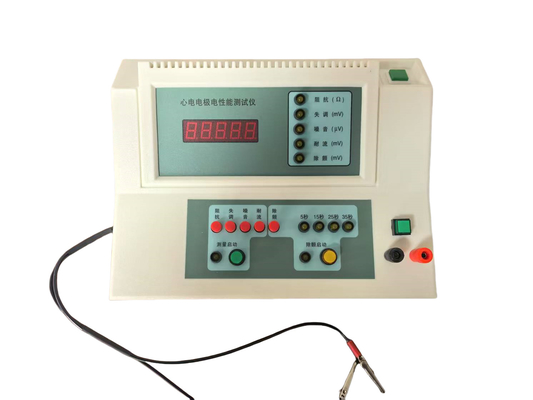

전기 성능 검사기
이 장비는 일회용 ECG 전극 ANSI/AAMI EC12:2000 ((R2005) 일회용 ECG 전극의 시험 방법에 따라 설계된 전극 통합 성능 테스트를 위한 전문 장비입니다.
| 테스트 항목 | 인센티브 조건 | 적용 범위 | 정확성 | 시험 시간 |
| 임페던스 |
시누오이드 교류 커리트 100μAp_p - 5% 10Hz±10% |
0-20KΩ | 1KΩ보다 작거나 같거나 2%±10Ω>1KΩ 3% | 60년 이상 |
| 장애 | DC 입력 임피던스 10μΩ 이상 또는 같음 | ±1200mV |
100mV 이하 또는 100mV 1%±1mV 100mV 이상 2% |
60~90년대 |
| 소음 |
RC 밴드 패스 0.15~100Hz |
0~2000μV (PP) |
150μV ±7.5μV 이하 또는 같음 > 150μV 5% |
60~360년 |
| 흐름 저항 |
DC 전류 200nA±5% |
±1200mV | 100mV 이하 또는 100mV 1%±1mV>100mV 2% | 8시간 이상 |
| 디피브리레이션 |
콘덴시터 10μF±5% 전력 200V±2% |
±1200mV |
100mV 이하 또는 100mV 1%±1mV 100mV 이상 2% |
5, 15, 25, 35 세 |
전체 크기는 27.5cmx22cmx10cm입니다.
전체 기계 무게: 2.5kg.
피지: F2A 250V
환경 조건
a) 전원 공급 전압: AC 220V±10%, 50Hz±1Hz, 착륙 상태.
b) 주변 온도: 23°C±5°C
c) 상대 습도: 40%±10%
d) 대기압: 70.0~106.0Kpa
표준 구성: 1 개의 주 단위, 1 개의 외부 전원 공급 장치, 1 개의 사용 설명서, 1 개의 지상 전선, 1 쌍의 200nA 연결, 15 개의 전극 쌍 시리즈 전선, 1 개의 휴대용 케이스
표준:
YY/T 0196-2005 일회용 ECG 전극
ANSI/AAMI EC12:2000 ((R2005)
적용 범위:
ECG 전극의 전기적 특성을 테스트하는데 사용되는데 including disposable ECG electrodes with pre-installed conductive glue or self-adhesive ECG electrodes with pressure-sensitive conductive glue and disposable ECG electrodes with conductive glue placed according to the requirements before use .
ANSI/AAMI EC12:2000(R2005),YY/T O196-2005 "처분용 ECG 전극"은 대량 검사 및 주기적인 검사 요구 사항을 규정합니다.전극 쌍의 그룹화 및 각 항목의 시험 순서위의 시험 항목에 대한 요구 사항은 다음과 같습니다.
| 테스트 항목 | 임페던스 | 장애 | 소음 | 흐름 저항 | 디피브리레이션 |
| 산업 표준 요구 사항 | < 3KΩ | < 100mV | < 150μV | < 100mV | < 100mV |
AC 임페던스 (단어로 임페던스)
전극 쌍의 임피던스와 용량 반응량을 나타내는 포괄적인 측정 지표.
시험 도중, 장비는 두 개의 전극 시험 케이블을 통해 전극 쌍에 100μA를 초과하지 않는 최고점에서 최고점 값의 10Hz sinusoidal AC 전류를 적용합니다. 이 경우,전극 쌍의 AC 임피던스는 3KΩ를 초과해서는 안 됩니다..
DC 오프셋 전압 (단기 오프셋)
두 개의 일회용 ECG 전극 사이의 전압은 반 세포 잠재력의 차이로 인해 발전합니다.
전극 쌍이 형성된 후, 1분간의 안정화 기간을 거쳐 전극 케이블을 통해 측정된 전극 쌍의 DC 오프셋 전압은 100mV를 초과해서는 안 됩니다.
내부 노이즈 (단어로 노이즈)
특정 주파수 대역 내의 전압 신호는 전극 쌍의 오프셋 전압의 변화로 나타납니다.
전극 쌍을 형성한 후, 1분 안정화 기간 후, 다음 5분 이내에,0의 주파수 대역에서 전극 쌍에 의해 생성되는 내부 소음의 최고에서 최고 값전극 시험 케이블에 의해 측정되는.15-100 Hz (첫 번째 계층 주파수 반응) 는 150μV를 초과해서는 안 됩니다.
비아스 전류 허용량 (약칭 "전류 허용량")
일렉트로드 쌍이 주어진 작은 DC 전류의 장기 작용 하에 안정적인 DC 오프셋 전압을 유지하는 능력.
전극 쌍은 기기의 200nA 터미널에 연결되고, 그 다음 전극 쌍에 200nA DC 전류가 8 시간 이상 지속적으로 적용됩니다. 전체 기간 동안,전극 케이블에 의해 측정된 전극 쌍의 전압 변화는 100mV를 초과해서는 안 됩니다..
시뮬레이션 디피브리레이션 복구 성능 (단어 "Defib")
전극 쌍의 역량으로 탈주류에 의해 자극된 후 ECG 검출을 복원합니다.
시험 도중, 기기의 10μF 콘덴시터는 DC200V로 충전되고, 기기의 전극 쌍과 100Ω 저항은 전극 시험 케이블을 통해 연속적으로 배열된다.전극 쌍의 전압 값은 콘덴시터가 배열을 시작 후 5 초에 100mV 이상이되어서는 안 됩니다다음 30초 동안, 전압의 평균 변화 속도는 10초마다 ±1mV/s를 초과해서는 안 됩니다. 또한 위의 실험을 4번 반복한 후,전극 쌍의 10Hz AC 임피던스는 3KΩ를 넘지 않아야 합니다..
