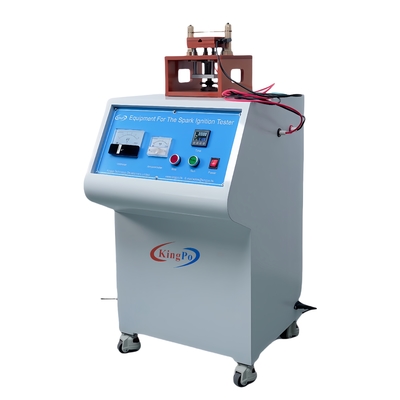

IEC 60335-2-17 전문적인 테스트를 위한 텐트 스파크 발화 시험 장치

IEC 60335-2-17 스파크 점화 시험 장치 | 표준 인증 준수

제품 개요: 전기 담요용 전문 난연성 시험
이 스파크 점화 시험 장치는 IEC 60335-2-17 조항 30.101 요구 사항(그림 113 & 113a)을 엄격히 준수하며, 가연성을 감지하는 핵심 장비로 사용됩니다 유연한 발열 기구(예: 전기 담요, 발열 패드)에 사용됩니다. 특히, 아크 또는 과열로 인해 활성 부품이 화재 위험을 초래하는지 확인합니다.

신뢰할 수 있는 시험 원리:
시료는 일정한 65°C ±2°C 가열 챔버에 배치됩니다.  10kV 정격 출력 전압 (정현파)이 가해지며, 시료와 두 개의 Φ3mm 구리 전극 사이의 거리는 6mm ±0.1mm 로 정밀하게 제어됩니다. 장치는 자동으로 화염이 템플릿의 내부 가장자리에 도달하는 시간을 기록합니다:

• 점화가 발생하면 ≤3초, 결과는 유효하지 않습니다.
• 만약 점화가 발생하지 않으면, 기록된 시간은 120초.
  이 방법은 제품의 난연 안전성을 정확하게 평가합니다.

핵심 기술 매개변수

1. 시스템 구성 요소:
   • 제어 상자: 10kV 고전압 전원 공급 장치, 시험 타이밍 및 데이터 기록을 통합합니다.
   • 시험 브래킷: IEC 60335-2-17 Fig 113 & 113a에 따라 엄격하게 제조되었습니다.
   • 가열 챔버(선택 사항): 일정 온도 환경을 제공합니다.
2. 시험 브래킷 세부 정보(Fig 113 & 113a 준수):
   • 재료: 스테인리스강 + 절연 재료 + 황동.
   • 조절 가능한 플랫폼: 100×100mm, 0–100mm 이동 거리(절연 재료).
   • 하단 템플릿: 표준 크기의 경목.
   • 고정 전극: φ3mm, 45° 원추형 팁(황동).
   • 상단 템플릿: 표준 크기의 경목 또는 알루미늄 합금.
   • 단자: 구리.
   • 가동 전극: φ3mm 실린더, 평평한 팁(황동).
   • 전극 간격 제어: 6mm ±0.1mm (핵심 매개변수).
   • 베이스: 절연 재료.
3. 제어 상자 기능:
   • 고전압 출력: 0–15kV (전압), 0–2mA (전류); 전압 강하 <100V at 1mA 단락 전류.
   • 시험 시간: 0–9999초 사전 설정(정밀 제어).
   • 점화 시간 기록: 0–9999초 고정밀 타이머(중요한 결과 캡처).
4. 선택 사항인 자연 환기 가열 챔버:
   • 온도 범위: 0–200°C 사전 설정, 변동 ±1°C (안정적).
   • 가열 시간: 0–99시간 59분 59초 사전 설정.
   • 내부 치수: 450mm (L) × 450mm (W) × 500mm (H) (대부분의 시료와 호환).

자주 묻는 질문(FAQ)

1. Q: 이 장치는 무엇에 사용됩니까?
   A: 이 장치는 유연한 발열 기구(예: 전기 담요, 패드) 가 고온에서 전기 스파크 하에서 점화되는지 테스트하여 난연 안전성 을 IEC 60335-2-17.

2. Q: 시험 단계와 기준은 무엇입니까?
   A: 시료는 65°C ±2°C 에 노출되는 동안 10kV 정현파 전압 이 가해집니다. 전극-시료 거리는 6mm ±0.1mm 이어야 합니다.  화염이 템플릿의 내부 가장자리에 도달하는 시간을 기록합니다:

   • ≤3초: 유효하지 않은 결과(급속 점화).
   • 점화 없음: 120초.
   • >3초 및 ≤120초: 유효한 기록 시간.

3. Q: 주요 기술 매개변수는 무엇입니까?
   A: 주요 사양은 다음과 같습니다:

   • 전압: 0–15kV, 전류: 0–2mA (<100V drop at 1mA).
   • 전극 간격: 6mm ±0.1mm.
   • 타이밍 범위: 0–9999초.
   • 온도(챔버 포함): 65°C ±2°C (또는 0–200°C ±1°C).
   • 챔버 크기: 450×450×500mm.

4. Q: 가열 챔버는 필수입니까?
   A: 예. IEC 60335-2-17 조항 30.101은 65°C ±2°C에서 시험을 요구합니다. 챔버는 이 중요한 조건을 보장합니다.

5. Q: 제어 상자와 브래킷이 독립적으로 작동할 수 있습니까?
   A: 이들은 전압 인가 및 타이밍을 위한 핵심 시스템을 형성합니다. 그러나 IEC 규격 시험을 위해 65°C에서 가열 챔버 통합이 필수적입니다 .

6. Q: 시험 브래킷의 디자인은 무엇으로 정의됩니까?
   A: 전극 형상, 간격 메커니즘 및 절연을 위해 Fig 113 & 113a를 엄격히 따릅니다. 재료(스테인리스강, 황동, 절연)는 내구성을 보장합니다.

7. Q: 데이터는 어떻게 기록됩니까?
   A: 제어 상자:

   • 시험 시간을 사전 설정합니다(0–9999초).
   • 자동으로 점화에서 템플릿 가장자리까지의 시간을 기록합니다.

8. Q: 이 장치를 사용하는 사람은 누구입니까?
   A: 주요 사용자는 다음과 같습니다:

   • 가전 제품 제조업체 (전기 담요/패드).
   • 제3자 연구소 (IEC/EN 60335 규정 준수 시험).
   • R&D 부서 (안전 개선) .
